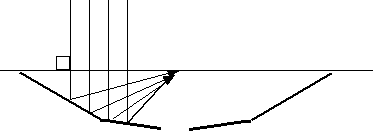

Les
dimensions sont données à titre
indicatif et peuvent être extrapolées,
il suffit que les miroirs, quelque soit leur
nombre, soient orientés de façon
à renvoyer sur un même point tous les
rayons arrivant perpendiculairement sur le plan de
la parabole : |
|
|
|
| |
|
|
|
|
|
|
plan de la parabole |
|
|
|
| |
|
|
|
|
|
|
La
parabole est supportée par une monture
pouvant pivoter selon l'axe équatorial |
|
|
|
| |
|
|
|
|
|
|
2 ) CONSTITUTION et MOTORISATION de
l'AXE EQUATORIAL |
|
|
|
| |
| |||||||||
|
|
|
|
|
|
| |
|
|
| |
